製品情報
貯湯槽

貯湯槽

応力腐食割れに強い
SUS444を使用。
貯湯槽内面は全てバフ#150仕上げで
いつも清潔な温水が供給できます。

ベルテクノ貯湯槽の特徴

温水環境下における塩素イオンに対する従来のステンレス鋼の宿命的欠陥である応力腐食割れ(S.C.C Stress Corrosion Cracking)をまったく発生させないフェライト系ステンレス鋼SUS444を使用しております。
貯湯槽本体周及び、長手継手溶接は完全自動溶接化されており、溶接状況、外観共一級品です。
貯湯槽内面はすべてバフ#150仕上げを施してありいつも清潔な温水が供給できます。
当社は昭和32年労働省より第一種圧力容器製造許可を受け、現在迄にステンレス製10,000台以上（第一種圧力容器含む）の製造実績があります。

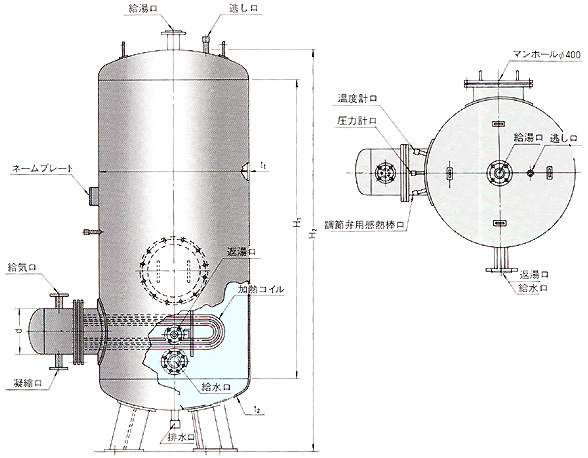

SVS型

立型貯湯槽

SVS型は横型に比べ加熱コイル量が少なくしたがって給湯量も少ないが、
立型なので据付面積の小さい処に適しています。
過熱コイル長さは蒸気圧力0.034MPaにて算出したものです。
配管接続口は、40A以下はソケット、それ以外はフランジが標準です。
板厚は最高使用圧力0.49MPaの場合です。

■給水温度５℃
■給湯温度60℃
■蒸気圧力0.034MPa
■給水圧力0.49MPa

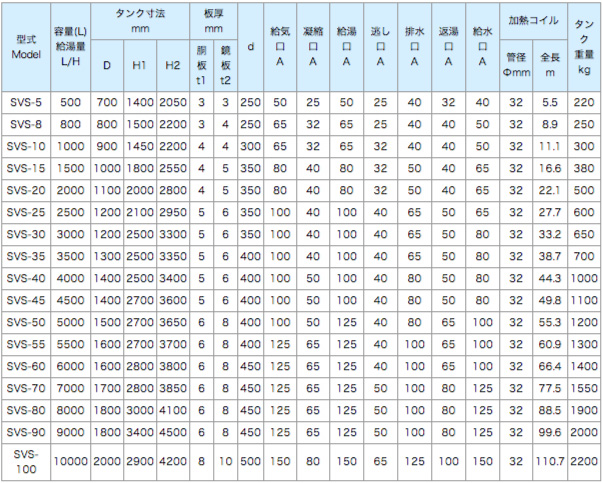

SVS型貯湯槽標準寸法表

※この表以外にもご注文に応じて製作致します。

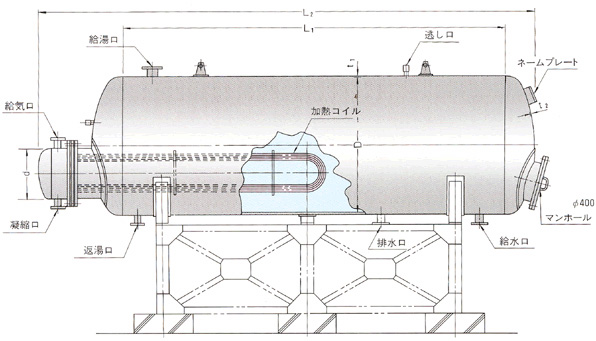

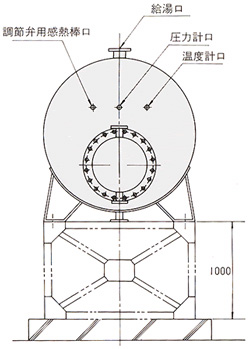

SHS型

横型貯湯槽

SHS型は加熱コイルが多く入り給湯量も多くなりますが、
立型に比べ広い据付面積が必要です。
加熱コイル長さは蒸気圧力0.034MPaにて算出したものです。
配管接続口は、40A以下はソケット、
それ以外はフランジが標準です。
板厚は最高使用圧力0.49MPaの場合です。

■給水温度５℃
■給湯温度60℃
■蒸気圧力0.034MPa
■給水圧力0.49MPa

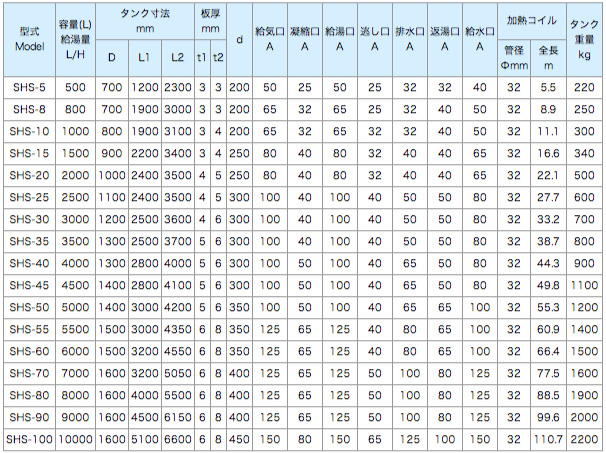

SHS型貯湯槽標準寸法表

※この表以外にもご注文に応じて製作致します。

ステンレス鋼製貯湯槽における一番の問題点は、応力腐食割れ（SCC）です。
SCCは材料（組織、合金元素）、応力、環境（Clなどのイオン、温度）の3者がある条件を満たすときに発生します。
SUS444（高純度フェライト系ステンレス鋼）の場合は、不純物であるＣ・Ｎの量を非常に少なくし、
その上希少金属のＮｂ・Ｔｉを入れる事で一層Ｃの作用を減少させ、さらにＭｏを2％入れる事で耐食性を向上させたステンレス鋼です。
また、SUS444はSCCだけでなく、耐孔食性、隙間腐食性にも優れております。
当社の貯湯槽はそのSUS444を材料に製作をしております。
当社は通常の貯湯槽に加え圧力容器構造規格に適合した製品も製作可能な上、熱交換器コイルの素材に付いてはＣuコイルやSUSコイル等、用途に応じた材質の選択が出来る為、
お客様のニーズにお応えする事が出来ます。

タンクは、すべて完成品しか納入できませんか?

トラック、トレーラー等で搬入可能の場合は、工場組立となりますが車載可能サイズ以上、
若しくは室内等の小さくても搬入が困難な場合は、現場組立も可能です。
ステンレス配水池の材料は、どうやって決めるのですか?

当社で取り扱うステンレス材は、多種に渡りますので、最寄営業所へお問い合わせ下さい。
Ex)飲料用のパネルタンクで国土交通省仕様であれば、
SUS329J4L+SUS444という組合せとなります。
古いタンクを取り換えることは可能ですか?

FRP等の異なる材料においても、取り換えは可能です。
固定ボルト等の仕様の異なる点は、現地調査をさせて頂き、
既存に合わせた設計をさせて頂きますので心配ありません。
